Description détaillée du produit

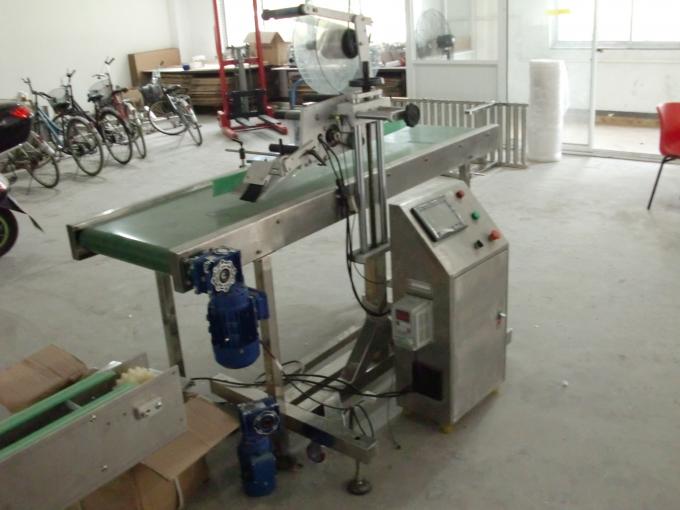

Nom du produit: | Applicateur d'étiquettes de surface plane d'autocollant auto-adhésif de dessus de table avec des objets d'alimentation de machine de pagination | Vitesse de sortie: | 20 à 200 pièces / min |
---|---|---|---|
Hauteur de l'étiquette: | 15 à 110 mm | Longueur de l'étiquette: | 25 à 300 mm |
Précision de l'étiquetage: | ± 0,8 mm | Diamètre intérieur du rouleau d'étiquettes: | 76 mm |
Diamètre extérieur du rouleau d'étiquettes: | 350 mm |
traits
Opération | Le système de contrôle PLC rend la machine d'étiquetage facile à utiliser |
Matériel | Le corps principal de l'étiqueteuse est en acier inoxydable SUS304 |
Configuration | Nos étiqueteuses adoptent des pièces de marque japonaise, allemande, américaine, coréenne ou taïwanaise bien connues |
Souplesse | Le client peut choisir d'ajouter une imprimante et une machine à coder; peut choisir de se connecter avec converyer ou non. |
Paramètres techniques
Nom | Applicateur d'étiquette de surface plate d'autocollant auto-adhésif de dessus de table avec des objets d'alimentation de machine de pagination |
Vitesse d'étiquetage | 20 à 200 pièces / min |
Hauteur de l'objet | 30 à 200 mm |
Épaisseur de l'objet | 20 à 120 mm |
Hauteur de l'étiquette | 15 à 110 mm |
Longueur de l'étiquette | 25 à 300 mm |
Diamètre intérieur du rouleau d'étiquettes | 76 mm |
Diamètre extérieur du rouleau d'étiquettes | 300 mm |
Précision de l'étiquetage | ± 1 mm |
Source de courant | 220V 50 / 60HZ 0,75KW |
Consommation de gaz de l'imprimante | 5Kg / m2 (si ajouter une machine de codage) |
Taille de la machine à étiqueter | 1600 (L) × 550 (L) × 1600 (H) millimètre |
Poids de la machine à étiqueter | 150 kg |
Manuel opérationnel
1. Réglage de la hauteur du châssis principal d'étiquetage
- Réglage de la hauteur: tournez la poignée de réglage dans le sens des aiguilles d'une montre pour soulever le châssis principal, dans le sens inverse des aiguilles d'une montre pour abaisser.
- Desserrez l'écrou de fixation à l'arrière avant le réglage et fixez-le après le réglage.
- Veuillez noter si le panneau de décollage entrera en contact avec la bande transporteuse ou les supports de détecteur de pièce de travail
- Réglage du mécanisme de roue (option)
- Ajustez le rouleau de serrage de fixation de position aussi près que possible de la plaque de pré-décollage avant, mais n'influencez pas la sortie de l'étiquette.
- Coupez l'alimentation en air. Retirez le cylindre, placez l'objet à serrer entre la roue de fixation et la roue de poussée du cylindre, serrez-le un peu puis ok.
Cas:
Les exigences du client:
La longueur de la table plate: 500-1000mm
La largeur de la table plate: 250-550mm
La longueur de l'étiquette: 130mm
La largeur de l'étiquette: 160mm
La précision de l'étiquetage: ± 0,5 mm
Vitesse de sortie: 900 étiquettes / h
Un bac de sortie
Marque: applicateur d'étiquettes plates, étiqueteuse de boîtes
